Apakah Piawaian Antarabangsa Terpakai untuk X-Rings? Penjelasan Terperinci Sistem Standard Dimensi Biasa

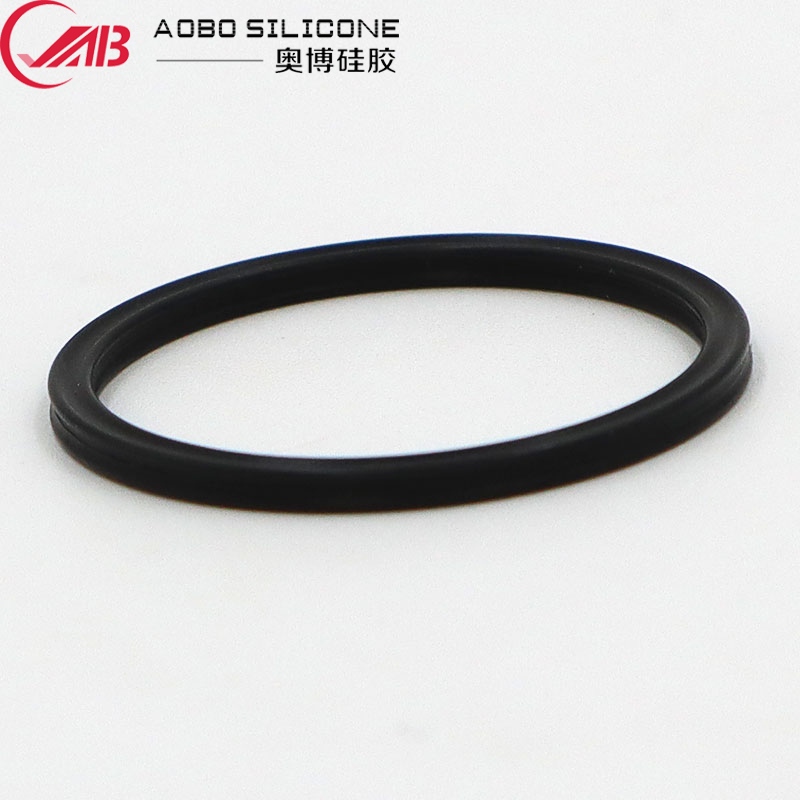

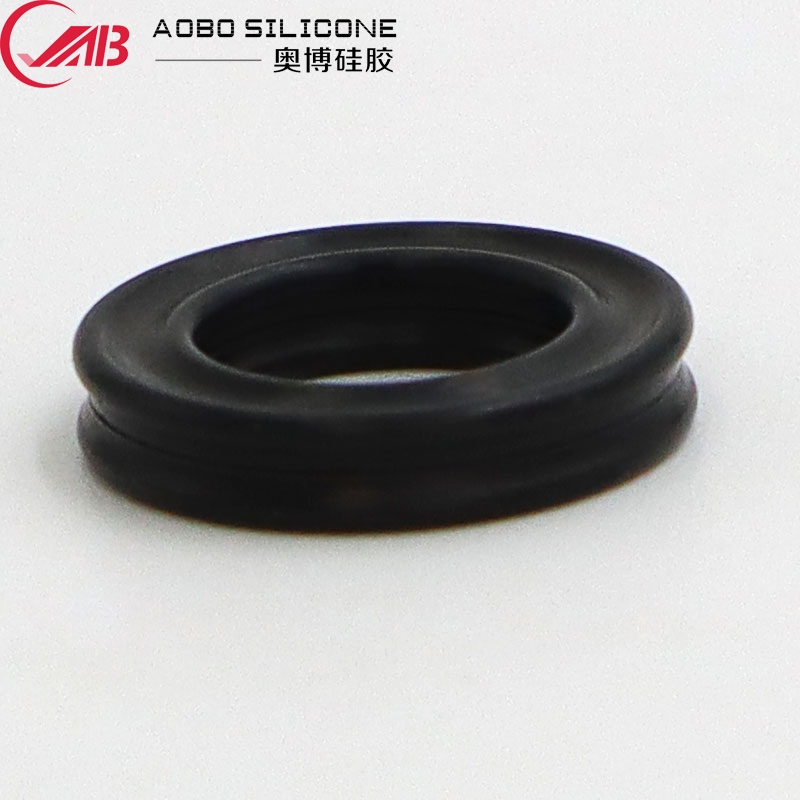

Dalam senario pengedap dinamik seperti sistem hidraulik dan pneumatik, jentera pembinaan dan peralatan alat mesin,X-cincin(juga dipanggil cincin quad) secara beransur-ansur menggantikan cincin-O tradisional untuk aplikasi praktikal, terima kasih kepada kelebihan struktur empat bibirnya: geseran rendah, rintangan rolling dan prestasi pengedap yang stabil. Semasa proses pemilihan, menjelaskan sistem standard dimensi yang sepadan adalah prasyarat teras untuk menjamin keserasian pengedap dan kebolehpercayaan jangka panjang.

Pada masa ini, tiada piawaian kebangsaan bebas khusus untuk cincin-X di China. Dalam industri, adalah amalan biasa untuk merujuk sistem dimensi yang dinyatakan dalam GB/T 3452.1Kuasa bendalir hidraulik — cincin-O — Bahagian 1: Siri dimensi dan had terima, dan membuat penyesuaian dalam kombinasi dengan spesifikasi reka bentuk struktur untuk pengedap salingan dalam siri GB/T 10708. Memandangkan cincin-X mempunyai keratan rentas berbentuk rentas, dimensi terasnya termasuk diameter dalam dan diameter keratan rentas boleh ditukar ganti dengan gelang-O dengan spesifikasi yang sama. Hanya parameter seperti nisbah mampatan dan lebar alur dalam reka bentuk alur perlu dilaraskan secara berasingan berdasarkan ciri-ciri struktur empat bibir.

Sistem yang paling banyak digunakan di seluruh dunia ialah AS568A standard. Dimensi cincin-X daripada sebahagian besar pengeluar meterai sangat sepadan dengan jujukan dimensi cincin-O piawaian ini, membenarkan pemilihan produk terus melalui kod spesifikasi AS568. Selain itu, piawaian metrik antarabangsa ISO 3601 juga diterima pakai oleh pengeluar global utama, menjadikannya sesuai untuk memadankan peralatan eksport dan sistem hidraulik Eropah. Untuk menyokong peralatan Jepun, dimensi yang sepadan dengan standard JIS B2401 kebanyakannya dirujuk.

Memahami dengan jelas perbezaan sistem antara piawaian cincin-X dengan berkesan boleh mengelakkan ketidakpadanan pemilihan dan meningkatkan kebolehtukaran jenama silang dengan sangat baik. Perbezaan teras antara pelbagai piawaian terletak pada unit dimensi, gred toleransi dan jujukan spesifikasi. Piawaian AS menggunakan inci sebagai unit asas, manakala ISO dan piawaian kebangsaan China mengguna pakai milimeter metrik. Penukaran unit perlu diperhatikan semasa pemilihan untuk mengelakkan kegagalan pengedap yang disebabkan oleh sisihan dimensi. Memadankan standard X-ring yang munasabah dengan keadaan kerja sebenar adalah kunci untuk mengurangkan kos penyelenggaraan peralatan dan memanjangkan hayat perkhidmatan pengedap.

Jika anda memerlukan jadual perbandingan dimensi yang lengkap untuk piawaian yang berkaitan, parameter reka bentuk alur atau nasihat pemilihan yang disesuaikan untuk keadaan salingan hidraulik, hubungi kami untuk mendapatkan sokongan teknikal profesional. Kami menyediakan penyelesaian pengedap spesifikasi penuh tersuai berdasarkan keperluan anda.
